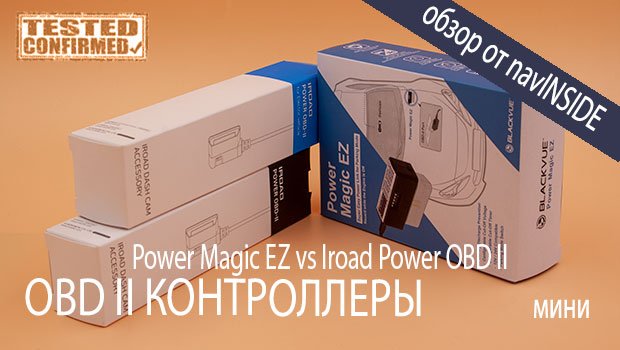

Мини-обзор и сравнение Power Magic EZ и Iroad Power OBD II
Расскажем про контроллеры питания для видеорегистраторов через OBD II и выясним лишат ли они установочные сервисы прибыли за подключение? В мини-обзоре корейские новинки от blackvue и iroad.
Зачем нужен контроллер питания?
Что такое парковочный режим объяснять не будем, на эту тему множество хороший статей можно найти в Яндексе или Google. Если вы не знаете, что такое контроллер питания для видеорегистратора, то быстро введу в курс дела. Он обеспечивает 2-3 важные функции видеорегистратора:
- вход и выход в парковочный режим (для моделей с АСС кабелем, зажигание)
- отключение подачи питания на гаджет по установленным настройкам в целях сохранения энергии аккумулятора (напряжение в бортовой сети или по времени)
- обеспечение постоянной подачи питания на регистратор вне зависимости от того, заведен ли авто или заглушен
Сам контроллер может быть как отдельным аксессуаром, так и просто функцией в видеорегистраторе.
К примеру, почти во всех моделях корейских производителей Iroad, Thinkware, Gnet, Winycam такой функционал встроен в прибор. А вот у большинства моделей BlackVue он поставляется только в виде отдельного гаджета Power Magic Pro/EZ. Выносные блоки есть у брендов Viofo/Street Guardian/DOD и множестве других.
Разница между китайскими и корейскими в том, что у корейцев обычно питание чистые 12v, а вот китайцы и тайванцы все же используют 5v питание, поэтому контроллеры этих стран не совместимы, если не имеют универсальной розетки на конце.
Типы подключения
Всего 3 основных типа подключения:
- В бортовую сеть напрямую, обычно это коробка салонных предохранителей
- Для премиум-авто с утечкой тока — специальные автономные источники питания на 12в
- Через OBD II модуль (power magic EZ, Iroad Power OBD II)
До недавнего времени самым популярным был способ номер 1 – в коробку салонных предохранителей. Именно так подключатся популярные модели power magic pro, power linkers, finevu controller. Второй способ редкий, для дорогих авто с полной автоматикой, где вмешательство в сеть анализируется, там используются батареи Iroad power Pack, BlackVue Power Magic Battery.
Наконец, 3й способ – подключение через OBDII разьем, который появился сравнительно недавно. Что он дает и чем отличается?
Плюсы использования OBD-II контроллера
- не нужна дорогостоящая установка в сервис-центре, можно включить самому
- незначительная разница в цене между обычной версией (или проводом) и OBD версией
Кажется, плюсы налицо и минусов нет? Как бы не так, мы попытались разобраться в этом на примере краткого обзора новинок от корейских производителей, которые уже появились на российском рынке. Это внешние контроллеры BlackVue Power Magic EZ и Iroad Power OBD II.
Совместимость
Так как на конце обоих устройств находится типовой корейский круглый штекер, то мы предположили, что устройства могут быть совместимы и с моделями других производителей. Мы знали, что у blackvue (кроме DR490L/W) и iroad разный тип вхождения в парковочный режим, у первого он по таймингу, у второго по зажиганию. Отсюда распиновка штекера разная, у iroad 3 пина, а у блека – 2. При тесте оказалось, что даже без этого момента штекер iroad не подходит к blackvue по внутреннему диаметру штекера.
Далее мы протестировали iroad OBD II с брендом thinkware и gnet и были вознаграждены. в F200 от thinkware прекрасно подошел штекер OBD II от Iroad, скорее всего он совместим со всеми моделями Thinkware. То же касается и бренда Gnet(возможно, winycam).
Итого тест на совместимость:
- Power Magic EZ – не совместим с другими брендами и подходит только к моделям blackvue
- Iroad Power OBD II – совместим с thinkware, gnet, возможно с моделью blackvue dr490l/w
Функционал
У blackvue на блоке OBDII есть настройки отключения по таймингу и по напряжению. Iroad вообще нет настроек на блоке, все делается через встроенный контроллер на регистраторе. Кстати, у Thinkware тоже встроенный контроллер почти во всех моделях, поэтому проблем возникнуть не должно.
Iroad предложил своим покупателям 2 версии OBD контроллера – для электромобилей и обычных авто. А вот blackvue сделал совмещенную версию, которая подходит ко всем типам. За эту блеку плюс. Видимо, поэтому у Power Magic EZ задействовано 4 пина в OBD, а у Iroad Power OBD II всего 2.
Другое. Длина кабеля у iroad не порадовала. 2м конечно должно хватить от стандартного расположения разьема под колонкой управления, но немного напрягает. С другой стороны 5м у blackvue – 99% вариант лишнего свисающего где-то внутри панели мотка кабеля.
Использование. Учтите, что чем больше модуль будет выпирать из разьема, тем большее неудобство он может доставить ноге со сцеплением на некоторых автомобилях. Так произошло у нас – прибор от blackvue выпирал больше и постоянно мешал ноге. Но это просто наблюдение, ведь автомобили у всех разные.
Логика работы
У обоих есть переключатель режима работы (ON/OFF).
По логике, описанной в мануалах, все гаджеты при переключении в режим OFF, должны прекратить подачу питания при определенных триггерах. К примеру, у iroad это условие, если напряжение ниже 13.4v и нет движения (по g-сенсору), ждет 5 минут и отключает питание. У blackvue точная логика не определена.
Интересно отметить, что логика работы контроллера iroad не основана на зажигании. То есть определение в парковочный режим не происходит на основе сигнала подачи питания по ACC, как было при прямом подключении. Также для гибридных авто у iroad логика строится без учета напряжения, только по g-сенсору и таймингу: 5 минут и нет движения – отключаем питание.
Теперь про режим ON. Про логику работы blackvue у нас нет точных данных, но должно быть все просто. Выставляем пороги по таймингу или напряжению прямо на приборе, далее ждем перехода регистратора в парковочный в течение 10 минут при отсутствии движения. Все, теперь контроллер включен. У iroad через те же триггеров осуществляется переход в режим парковки. Далее автоматика действует по встроенному в регистратор контроллеру.
Таблица сравнения OBD контроллеров
| Характеристики | BlackVue Power Magic EZ | Iroad Power OBD II |
| Кол-во пинов | 4 | 2 |
| Настройки | на корпусе | в регистраторе |
| Длина кабеля | 5м | 2м |
| Светодиод работы | да | да |
| Совместимость | нет | thinkware/gnet |
| Напряжение | 12-24v | 12v |
| Поддержка Stop/Go | нет данных | да |
| Защита от нагрузки | нет данных | да, 3.4A |
| G-сенсор | нет данных | да, встроенный |
| Максимальный ток | 3А | 3.3A |
| Гибридные/электро | совместим | специальная версия |
| Настройки порогов | 12v и 12.5v | от 11.3 до 12.3 с шагом 0.2 |
| Габариты | нет данных | нет данных |
| Стоимость | 3290р | 2990р? |
Выводы
На самом деле, есть очевидные проблемы использования такого типа подключения:
- прокладывать провода для скрытого подключения от OBD разьема все равно придется, то есть установка будет нужна
- для премиум-авто это не решает проблемы автоматики, которая отрубит постороннюю утечку, будь то по OBD или просто в сети
- для автомашин, где OBD разьем закрыт средствами защиты от угона или заблокирован механически, этот вариант подключения не подойдет
В чем же тогда реальные преимущества OBD контроллера?
Думается, этот метод отличный вариант, когда нужен парковочный режим (в моделях по ACC) и при этом не хочется занимать прикуриватель и делать скрытую проводку. Для видеорегистраторов Thinkware совместимость с Iroad хороший вариант, так как родной аналогичный аксессуар у них отсутствует.
